蒸汽翅片散热器常识
蒸汽翅片散热器（简称散热器，又名散热排管、空气加热器、空气热交换器）：是以冷媒冷却空气，或以热媒加热空气，或以冷水回收空气余热，等换热装置中的主要设备。通入高温水，蒸汽或高温导热油可以加热空气，通入盐水或低温水冷却空气。
散热器可以广泛用在轻工、建筑、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等各种行业中的热风采暖、空调、冷却、冷凝、除湿、烘干等。
采暖散热器：是散热器应用之一，包括暖风机、暖气片。

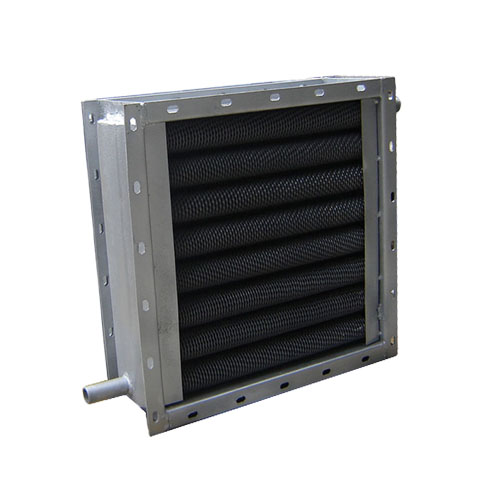

蒸汽翅片散热器结构：散热排管、进出总管、框架。
其中，散热排管由散热管束组成，散热管由基管和翅片组成。散热管质量决定换热效果，散热管排列方式影响空气阻力，散热管安装方式决定承受温差（热胀冷缩）能力。
常用散热排管安装方式：框架固定式（SRZ型、SRL型、S型）、框架支撑式（GL型、U型）。
其中，框架固定式，散热管直接焊接到框架箱盒，结构简单，一般用于180℃以下热媒或冷媒；框架支撑式，散热管穿过框架多孔板，与连通管（或弯头）焊接，一般用于180℃以上热媒。
常用散热管类型：钢制散热管（钢管绕钢翅片、热镀锌处理）、钢铝复合散热管（钢管轧铝翅片）、铜制散热管（铜管绕铜翅片、搪锡处理）、铜铝复合散热管（铜管轧铝翅片）、不锈钢散热管（不锈钢管绕不锈钢翅片、高频焊）。
其中，钢制散热管，热镀锌是关键，可以填充缝隙、稳固翅片、高效传热、高效防腐；铜制散热管，搪锡是关键。
散热器主要技术参数：散热面积、通风净截面积、传热系数。
其中，散热面积影响散热量，也是散热器主要成本参数；通风净截面积影响通风阻力；传热系数影响传热效果。
烘干散热器选型参数：热媒（蒸汽、热水）、热风、物料。
其中：蒸汽（压力、温度），热水（进水温度、出水温度、流量），热风（流量、进风温度、湿度（含水量）、出风温度、空气阻力），物料（耗热量、蒸发水量）
保温散热器选型参数：热媒（蒸汽、热水）、空间、地域、保温。
其中：蒸汽（压力、温度），热水（进水温度、出水温度、流量），空间（长、宽、高）。
|
